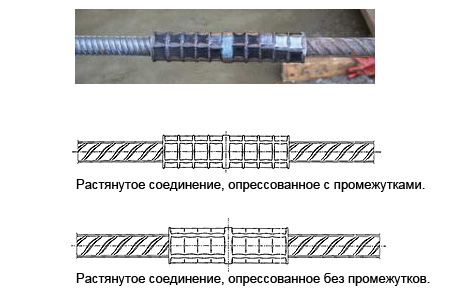

Технологическая система Bartec в Новосибирске

Опрессованные соединения предназначаются для стыкования стержней арматурного проката диаметром 18-32 мм классов А500С, А400С и А400 (А-Ш) по стандартам и техусловиям: ГОСТ Р 52544, ГОСТ 5781, СТО АСЧМ 7-93, ТУ 14-1-5254 и по другим нормативным документам на арматурный прокат указанных классов.

Классификация и сортамент
Опрессованные соединения разделяются по классам соединяемых стержней проката: А500С и А400 (А-Ш) со значениями гарантируе- мого предела текучести соответственно 500 и 400 Н/мм2.


Указания по применению
Области применения опрессованных соединений арматурного проката классов А500С и А400 (А-Ш) по расчетной температуре следует принимать как для отдельных стержней арматуры класса А400 (А-Ш) из стали марки 25Г2С, то есть при расчетной температуре до -70°С при статической нагрузке и до -55°С при динамической и многократно повторяющейся.
Проектирование железобетонных конструкций с применением арматурного проката, имеющего опрессованные соединения, производится по действующим нормативным документам с учетом изменений, учитывающих наличие опрессованных соединений. Нормативные и расчетные сопротивления арматурного проката с опрессованными соединениями принимаются такими же, как для целых (без соединений) стержней проката соответствующего класса А500С, А400С и А400 (А-Ш). При этом если железобетонная конструкция подлежит расчету на действие многократно повторяющейся нагрузки, то рекомендуется применять опрессованные соединения с гарантией выносливости (например, для проката диаметром 32 мм класса А500С – типа стыка СО500-32РД).
Конструктивные требования при проектировании железобетонных конструкций с применением арматурного проката с опрессованными соединениями (в части защитного слоя бетона, минимального расстояния между стержнями и т.п.) принимаются такими же, как для проката соответствующего класса, имеющего стыковые соединения, выполненные ванной сваркой на стальной скобе-накладке, со следующими дополнениями:

• В качестве величины защитного слоя для арматурного проката с опрессованными соединениями принимается максимальное расстояние между поверхностью соединительной муфты и гранью железобетонной конструкции.
• Если положение соединяемых арматурных стержней не может быть изменено при производстве работ по стыковке (например, для арматурных выпусков из железобетонных конструкций, при монтаже жестких арматурных каркасов и т.п.), то минимальные величины защитного слоя бетона и расстояний между стержнями определяются габаритными размерами оборудования для опрессовки муфт и принимаются в соответствии с инструкциями по эксплуатации этого оборудования с учетом их минимально допустимых значений в соответствии с рисунком 3.
• Количество опрессованных соединений арматурных стержней в одном сечении железобетонной конструкции не ограничивается при условии, если не ухудшаются условия укладки и уплотнения бетонной смеси и выполняются требования норм по величине защитного слоя бетона.

Минимальные расстояния между стержнями арматурного проката («выпусками») с опрессованными соединениями, определяемыми габаритными размерами оборудования для опрессовки муфт.
